Today I will show you
Ich zeige euch jetzt
how to create your own rubber stamp.
wie man ganz einfach einen eigenen Stempel
Use rubber as your basic material.
herstellen kann. Als Basismaterial dient ein Stempelgummi.
The laser cutter will engrave your design onto the rubber.
In diesen wird die Vorlage einfach eingraviert.
The finished product can also be used for automatic stamps.
Später können wir damit z.B. einen Automatikstempel bestücken
In this tutorial I will show how easy it is to produce your own stamps.
und haben so ganz einfach einen eigenen Stempel hergestellt.
To engrave surfaces you first need to process your file using CorelDraw.
Um mit dem Laser Cutter zu gravieren, muss man die Datei zuerst im CorelDraw vorbereiten.
We want to make a stamp that says „Thank you“.
Wir möchten so einen kleinen "Danke" Stempel machen.
The letters have to stand out and will be cut out from the rubber stamp.
Das heißt: der "Danke" Schriftzug soll aus dem Stempelgummi graviert werden
The stamp itself will also be cut out entirely.
und der ganze Stempel soll dann auch noch ausgeschnitten werden.
The nice thing about rubber is that it can be cut as well as engraved.
Das Schöne am Stempelgummi ist, dass ich ihn sowohl schneiden, als auch gravieren kann.
The lettering is in black, which is the first color that will be processed.
Der Schriftzug ist in schwarz, das ist die erste Farbe die abgearbeitet werden wird
Everything in black will be engraved.
und zwar für die Gravur.
Around it is a red line that will be cut out
Rundherum ist eine Linie in rot, zum Schneiden.
I have set the red line to hair line so that it is processed in vector mode later.
Für diese rote Linie hab ich eine Haarlinie eingestellt, damit sie nachher im Vektormodus abgearbeitet wird.
Once I have finished my design, I need to prepare the print settings.
Als nächstes schauen wir uns die Druckeinstellungen an.
I go to „File – Print“.
Ich gehe auf Datei - Drucken.
For each color I have to set specific preferences.
Hier muss ich jetzt für jede Farbe die spezifischen Einstellungen machen.
Suitable settings for rubber stamps can be found in our wiki under wiki.happylab.at
Stempel Einstellungen findet man bei uns im Wiki auf wiki.happylab.at
Here you can find recommended preferences for engraving different material including rubber stamp
Da gibt es eine Reihe von Einstellungen unter anderem auch für den Stempelgummi,
that is also available at our Fabstore.
n es bei uns im Fabstore zu kaufen gibt.
Here are the correct settings for engraving and cutting.
Hier sehe ich für Gravur (Engrave) und Cut die richtigen Einstellungen.
The preferences for the letters in black are 51 - 65 - 500.
Für die schwarze Gravur stell ich die Werte 35 - 95 - 500 ein.
I simply have to adjust the sliders accordingly.
Die Werte lassen sich mit den Schiebereglern einstellen.
Then I have to select “Raster” as the processing mode
Dann muss ich hier noch "Raster" auswählen.
because I want to engrave a surface.
Ich will eine Flächengravur haben, diese wird im Rastermodus abgearbeitet.
This operation also requires you to select “Air” to activate the ventilation system.
Genauso wird hier mit Zublasung gearbeitet, deshalb muss die Luft auch eingestellt werden.
The preferences for cutting out red lines
Die zweite Einstellung ist die Rote, zum Schneiden.
are 1,5 - 70 – 800.
Da habe ich die Werte 1,5 - 70 - 800 und wieder mit Luft.
Make sure to adjust the sliders again as well as
Auch das muss ich hier mit den Schiebereglern wieder einstellen.
select „Vector“ and „Air“.
Zusätzlich wähle ich hier "Vektor" aus und wieder die Luft.
In the next tab “Paper” you can enter the size of the material. We use an A4 rubber sheet,
Unter "Papier" muss ich noch die Materialgröße einstellen. Der Stempelgummi wird in A4 Größe verkauft.
so the correct material size is 201 x 297 millimeters, which I can enter here.
Ich kann hier die 210 x 290 Millimeter eingeben und habe so die richtige Materialgröße eingestellt.
For stamps it’s important to additionally select „Stamp Mode“, which allows for a special form of engraving.
Ganz wichtig beim Stempel - im Unterschied zu anderen Gravuren - ist der eigene Stempel-Modus.
Instead of 90 degree angles the stamp mode creates
In diesem Stempel-Modus werden Gravuren nämlich nicht mit 90° Winkeln gemacht
sloped shoulders when engraving. As you can see here
sondern speziell eine Flanke graviert. Das sieht man hier ganz schön.
the edges are beveled.
Das heißt, die Winkel werden abgeschrägt.
This ensures that fine lines (like the letters I, L etc.) won’t bend when pressing the stamp on paper.
Wenn ich später meinen Stempel aufs Papier abdrücke, bleiben die Striche (z.B. bei i, l, etc.) schön stehen.
The stamp mode is essential for creating stamps, but less used in other operations.
Das ist ganz wichtig beim Stempel, wird sonst aber nicht gebraucht. Deshalb gibt es den eigenen Stempel-Modus.
To achieve your desired design
Außerdem muss ich den Stempel gespiegelt und invertiert gravieren.
you need to mirror and invert it,
Ganz klar, da der Stempel ja beim Abdrücken wieder in der richtigen Form auf das Papier übertragen werden soll.
which can be set right here.
Die beiden Einstellungen kann ich hier direkt auswählen.
This allows you to draw your design as you would on paper because
Ich zeichne den Stempel also so, wie er später am Papier ausschauen soll.
you can mirror and invert it in the print driver.
Das Spiegeln und Invertieren kann ich hier im Druckertreiber machen.
The file is now almost ready.
Hier bin ich jetzt fertig.
I press "OK" and check my design in the print preview.
Ich drücke hier auf OK und schaue wie immer noch einmal in die Druckvorschau.
It’s important to double check all your settings
Das ist ganz wichtig, um noch einmal sicher zu gehen, ob ich alles richtig eingestellt habe
as well as the position of your design.
und vor allem wo das Motiv platziert ist.
The stamp is positioned right in the center of the A4 sheet,
Ich sehe hier mein A4 Blatt und den Stempel in der Mitte platziert.
but this is not very economical.
Das ist natürlich nicht besonders platzsparend.
I can easily reposition my design in the upper left corner
Ich kann hier links oben das Ganze in die linke obere Ecke schieben.
which is the reference point.
Linke obere Ecke bedeutet:
It’s convenient to place it there because that’s where the laser pointer starts cutting.
Dort, wo der Startpunkt vom Laser Cutter ist, soll auch gleich mein Stempel ausgeschnitten werden.
Now that we have repositioned our design, the set-up is finished.
Hier haben wir jetzt alles fertig eingestellt und richtig positioniert.
I only have to send the file to the laser cutter by pressing „Print“.
Ich muss das Motiv jetzt nur mehr über den "Drucken" Button zum Laser Cutter schicken.
You can start the print job directly at the laser cutter after
Direkt am Laser Cutter kann ich dann den Druckjob starten,
inserting the material, setting the focus as well as the reference point.
nachdem ich das Material eingerichtet, den Fokus gesetzt und den Anfangspunkt eingestellt habe.
Now I have to insert the rubber stamp material into the laser cutter.
Ich muss jetzt also nurmehr den Stempelgummi in den Laser Cutter einlegen.
I can place it anywhere on this surface.
Ich kann ihn überall auf der Fläche platzieren, wo ich möchte.
Setting the focus is a crucial part of the preparation.
Wichtig ist wie immer, den Fokus richtig zu setzen.
It can be done using the autofocus-pin.
Ich setze den Fokus einfach mit dem Autofokus-Stift.
When engraving rubber stamps the focus should always remain on the surface of the material.
Beim Stempelgummi sollte man den Fokus immer auf der Oberfläche vom Material belassen.
After setting the reference point in the upper left corner,
Den Anfangspunkt setze ich in die linke obere Ecke
I can start the print job.
und dann kann ich den Druckjob schon starten.
Now or stamp is still coated with dust from the engraved rubber.
Hier ist jetzt überall noch der Staub vom gravierten Gummi drauf.
I can rinse it out using a fine brush.
Den muss man jetzt einfach mit einer feiner Bürste auswaschen.

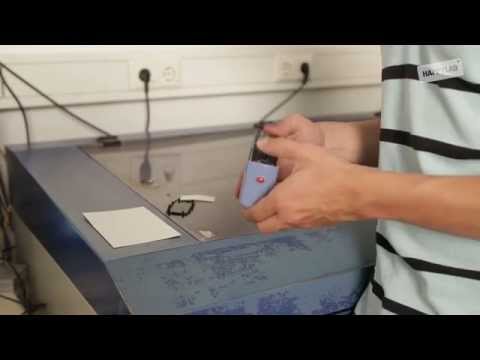

Now I can use the rubber stamp by sticking it to a piece of wood
Den Stempel kann ich jetzt entweder auf ein Holzstück kleben und so verwenden
or attach it to an automatic stamp.
oder in einen Stempelautomaten kleben und habe dann meinen Automatikstempel.
