Hello everyone, I'm Mirko, and today we'll see how to connect the FPV camera and the Video Transmitter
Ciao a tutti, io sono Mirko, e oggi vediamo come collegare la camera FPV e la Video Trasmittente

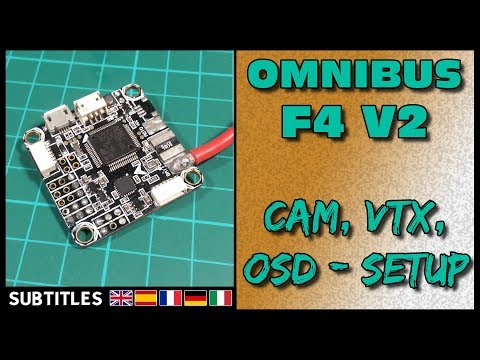

to Omnibus F4 V2 flight controller.
nel flight controller Omnibus F4 V2.
After connecting the components we will be able to set the Betaflight OSD
Dopo aver collegato in maniera corretta i componenti saremo in grado di settare l'OSD su Betaflight
in order to view the data directly on the FPV goggles.
in modo da visualizzare i dati direttamente su gli occhiali FPV.
Before proceeding with the connections, we check the necessary voltages
Prima di procedere ai collegamenti verifichiamo i voltaggi necessari
to make work Video Camera and Video Transmitter
per far funzionare la Videocamera e la Videotrasmittente
As for the VTX some models, such as the TBS Unify Pro
Per quanto riguarda la VTX alcuni modelli, come ad esempio la TBS Unify Pro
they need a power supply of 5V, others like this need a voltage between 7-24V
hanno bisogno di un'alimentazione di 5V, altre come questa necessitano di un voltaggio compreso tra i 7-24V
Regarding the FPV Cam
Per quanto riguarda le Camere FPV
now almost all of them work with a variable voltage that starts at 5V
ormai la quasi totalità di esse funziona con un voltaggio variabile che parte dai 5V
up to 24, 36 and 40V
fino ad arrivare ai 24, 36, ma anche a 40V
In any case it is always better to power them with a constant voltage of 5V
In ogni caso comunque è sempre meglio alimentarle con un voltaggio costante di 5V
because some ESC with activated active braking
perchè alcuni ESC con attivato l'active braking, che sarebbero i freni attivi
they can create voltage peaks that can damage the camera.
possono creare dei picchi di voltaggio in grado di danneggiare la camera.
Provide a constant voltage then it guarantees us a cleaner signal.
Fornire un voltaggio costante poi ci garantisce un segnale più pulito.
The area above is where the video camera and the VTX are to be connected.
La zona qui in alto è quella dove vanno collegate la Videocamera e la VTX.
As we said, we want FPV Cam to be powered at 5V
Come abbiamo detto, vogliamo che la videocamera venga alimentata a 5V
then on the back of the Flight Controller, here,
quindi sul retro del Flight Controler, in questo punto,
make sure bridge 5V and RAM pads
assicuriamoci che i pad 5V e RAM siano saldati tra loro.
Usually this is the default configuration, but it is always better to check.
Solitamente questa è la configurazione di default, ma è sempre meglio controllare.
Now we are ready to make all the connections: We connect the FPV camera in the pads below,
Adesso siamo pronti per fare tutti i collegmenti: Colleghiamo la camera FPV nei pad qua sotto,
black in GND,
il nero nel GND,
red in RAM
il rosso nel RAM
signal cable in VIN
e il cavo segnale nel VIN
Now we connect the VTX in the pads above
Ora colleghiamo la VTX nei pad qua sopra
as we said the RAM pad provides 5V output that are not sufficient to power our VTX
come abbiamo detto il pad RAM fornisce 5V in uscita che non sono sufficienti ad alimentare la nostra VTX
unless it's a Unify Pro.
a meno che non si tratti di una Unify Pro.
So we use direct battery voltage
Quindi usiamo il voltaggio diretto della batteria
in this case, be careful not to connect a battery with a higher voltage than the VTX can support.
in questo caso fate attenzione a non collegare una batteria col voltaggio più alto di quello che la VTX può supportare.
Usually if you use lipo 4, but also 5S there should not be any problems.
Solitamente se usate lipo 4, ma anche 5S non dovrebbero esserci problemi.
Then we connect the black cable into the GND
Poi colleghiamo il cavo nero nel GND
and signal cable in VOUT
ed il cavo segnale nel VOUT
After soldered VTX and CAM, we connect the Flight Controller to the PC to configure Betaflight OSD
Dopo aver saldato la VTX e la CAM colleghiamo il Flight Controller al pc per configurare l'OSD su Betaflight
We click Connect, and go to Configuration.
Clicchiamo su connetti, e andiamo in Configurazione.
Scroll down
Scorriamo verso il basso
and in "Other Features" we activate OSD.
e in "Other Features" attiviamo OSD.
Then Save.
Quindi salviamo.
Now OSD menu has appeared on the left where we can do all the configurations.
Adesso sulla sinistra è comparso il menu dell'OSD dove possiamo fare tutte le configurazioni.
In the left column we have all the elements that we can display on the screen.
Nella colonna a sinistra abbiamo tutti gli elementi che possiamo visualizzare a schermo.
By default they are all activated, but we can click here and choose which ones to view,
Di default sono tutti attivati, ma possiamo cliccare qui e scegliere quali visualizzare,
for example RSSI and battery voltage.
ad esempio l'RSSI ed il voltaggio della batteria.
Once selected we can take them and place them where we prefer.
Una volta selezionati possiamo prenderli e posizionarli dove preferiamo.
On the right we have the OSD configuration, where we can choose the video format,
Sulla destra abbiamo la configurazione dell'OSD, dove possiamo scegliere il formato video,
the units of measurement and the alarms
le unità di misura e gli allarmi
After configuring everything we can save
Dopo aver configurato tutto possiamo salvare
To conclude I remind you that you can access to the Betaflight configuration directly from the OSD
Per concludere vi ricordo che potete accedere alla configurazione di Betaflight direttamente dall'OSD
to activate it, just send yaw on the left and pitch on the top.
per attivarlo basta mandare lo stick dello yaw a sinistra e quello del pitch in alto.
Once inside the menu we can do all of them configurations that we usually do in front of the PC.
Una volta all'interno del menu possiamo fare tutte le configurazioni che facciamo solitamente davanti al PC.
This feature is very nice when we are outside.
Questa caratteristica è molto comoda per quando siamo all'esterno .
This was my tutorial to connect FPV camera and VTX to Omnibus F4 V2.
Questo era il mio tutorial su come collegare la camera FPV e la VTX al flight controller Omnibus F4 V2.
Thanks for watching the video, please like and subscribe.
Grazie per aver visto il video non dimenticate di iscrivervi al canale e di mettere mi piace.
You can also consider to support me on Patreon clicking the link at the end of the video.
Se volete potete supportarmi anche su Patreon cliccando il link a fine video.
